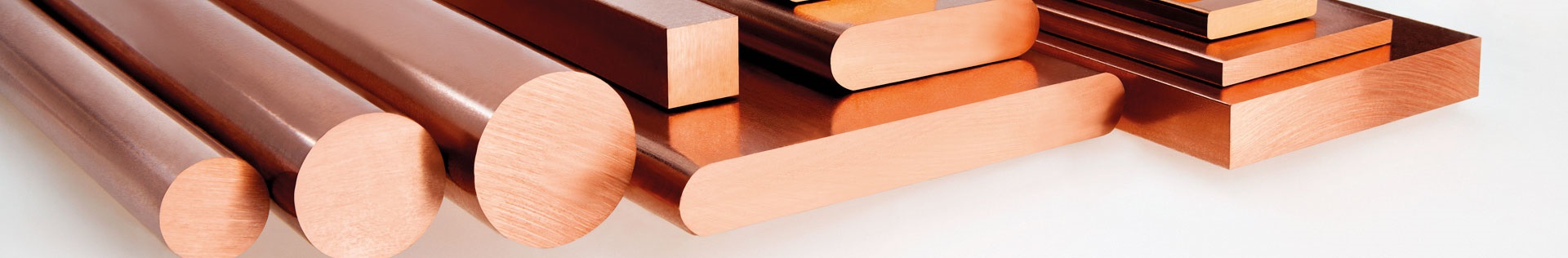

Stangen-Balken-1920x316

Stangen, Stäbe, Bänder und Streifen

Zuverlässig, kundenorientiert und flexibel

Share
Share to Facebook Share to Twitter Share to LinkedIn

Luvata ist ein zuverlässiger Partner. Unsere Kunden zählen darauf, dass wir unsere Versprechen einhalten und ihren Erfolg in den Vordergrund stellen.

Obwohl viele unserer Produkte eine eher traditionelle Form haben, fertigen und entwerfen wir sie immer in einzigartigen Formen und Größen, wie vom Kunden gewünscht.  Kunden erhalten von uns eine präzise rechteckige, runde, quadratische oder sechseckige Form. Das Produkt wird exakt abgelängt, nach Wunsch verpackt und bei Bedarf auch veredelt (Zinn, Nickel oder Silber).

Da die Welt immer schneller zu werden scheint, wünschen sich die Kunden kürzere Lieferzeiten.
Unser aktueller Produktionsprozess garantiert sehr wettbewerbsfähige Lieferzeiten und flexible Losgrößen. Wir können diese Produkte auch in kleinen Mengen zu Test- und Anlaufzwecken liefern.

Anwendungen expander header icon
  • Schaltanlagen
  • Energieverteilung
  • Transformatoren
  • Elektromotoren und  Generatoren
  • Komponenten für Elektrofahrzeuge  (EV)
  • Windkraft

Kupferbänder werden gewöhnlich als elektrische Leiter für den Potentialausgleich und für Blitzschutzanlagen verwendet.

Als Werkstoff eignet sich Kupfer besonders für die Erdung. Er ist langlebig, korrosionsbeständig im Erdreich und sorgt für eine schnelle Entladung beim Blitzeinschlag.

Andere Bezeichnungen für das Kupferband:

  • Leitfähiges Band
  • Erdungsband
  • Blitzband
  • Weiches Band
Abmessungen expander header icon
Rundstangen
Stangen  mmHerstelllängen in mmZustand
3 - 253500 - 4000hart, weich geglüht
25 - 603500 - 4000hart, weich geglüht
50 - 1252000 - 3000hart, weich geglüht
125 - 1901000 - 2000extrudiert und geschmiedet: extrudierd, geschmiedet
190 - 350500 - 1500gegossen und geschmiedet; extrudiert, geschmiedet




Rechteckstrangen
Breite mmMindestdicke mm
10 - 202,0
20 - 401,8
40 - 702,0
70 - 903,0
90 - 1305,0
130 - 1608,0
160 - 20010,0



Streifen

Standardabmessungen

Breiten von 9 mm bis 80 mm

Dicken von 1, 5 mm bis 6 mm




Bänder

Abmessungen von 25 mm x 3 mm bis zu 63 mm x 10 mm. (optional blank oder verzinnt).

Lieferformen expander header icon
Verpackung (Stangen und Stäbe)
  • Plastikfolie
  • Plastikfolie mit seitlicher Holzhalterung
  • Holzkisten
  • Holzpaletten mit Aufsatzrahmen



Verpackung (Bänder)
 Breite 9-35 mmBreite 25-85 mm

Kernlos Gespult
(LWC)

ID 400 mm or 500 mm, Breite 200-500 mmID 400 mm oder 700 mm (weich),
AD max. 1100mm
Ringe
(Pfannkuchen)
ID 400 mm oder 500 mmID 600 mm,
AD max. 1100 mm
HolzspuleMileon, weich (H035)Mileon, weich (H035)

LWC



  LWC-coil

Ringe

Pancake coil

Spule

HC_ESA0443



Verpackung (Bänder)

Die Standardverpackung für Kupferband besteht aus papierumwickelten Spulen, die auf einer Holzpalette gestapelt sind, mit einem Gewicht von einer Tonne pro Palette.  Das Gewicht pro Spule kann nach Kundenspezifikation festgelegt werden.

Die Palette wird dann in Stretchfolie eingeschrumpft.  Die Schrumpffolie soll eine Oxidation während der Lagerung und des Transports verhindern.

Luvata liefert auch Coils mit Längen bis zu 3000 Meter in einer einzigen Spule. Diese Länge erleichtert den Einsatz von automatischen Abwicklern, was die Betriebszeit erhöht.



Technische Daten expander header icon

Chemische Zusammensetzung und entsprechende Standards
LegierungZusammensetzung* %EN - CEN/TS 13388:2008ASTM/USA
Cu-OF Cu + Ag min. 99,95 %Cu-OF / CW008AC10200

 * Andere Elemente max %: O 0,0010,Bi 0,0005, Pb 0,005



Mechanische Eigenschaftern - typische Werte
 Zustand weichZustand halbhartZustand hart
Härte HV35 – 65 HV70 – 95 HV85 – 115 HV
Zugfestigkeit Rm200 – 220 N/mm2250 – 350 N/mm2260 – 400 N/mm2
Dehngrenze Rp 0.235 – 65 N/mm2180 – 280 N/mm2220 – 380 N/mm2
Dehnungmin. 40 %min. 12 %min. 5 %





Elektrische und thermische Eigenschaften – typische Werte
Elektrische Leitfähigkeit
Volumen% IACS *min 100
Masse%IACSmin 99,4
MS/mmin 58,0

 * % IACS = International Annealed Copper Standard. Die % IACS-Werte werden als Prozentsätze des Standardwertes für geglühtes Kupfer mit hoher Leitfähigkeit berechnet, wie von der Internationalen Elektrotechnischen Kommission festgelegt.

Elektrischer Widerstand
VolΩ mm2/mmax 0,0172
MasseΩ g/m2max 0,1533
 Wärmeleitfähigkeit (20 °C)
W / Km390





FAQ expander header icon
Q: Werden die Waren direkt zum Kunden geliefert?
A: Für viele Standorte weltweit können wir die Waren direkt zum Kunden liefern. In bestimmten Ländern ist der nächste Hafen oder Flughafen möglich.

Q: Gibt es eine MOQ (Mindestbestellmenge)?
A: Einige Produkte liefern wir ab einer Mindestbestellmenge von 100 kg.

Q: Werden für die Ware auch Abnahmeprüfzertifikate bereitgestellt?
A: Abnahmeprüfzertifikate EN 10204 2.1, 2.2, 3.1 & 3.2 stehen zur Verfügung.

Q: Werden Produkte in allen Härtegraden geliefert
A: Möglich sind Härtegrade weich (35-65 HV), halbhart (mindestens 70 HV) und hart (90-115 HV).

  • Zauberhafte Seelandschaft in den Bergen

    Wussten Sie schon?

    .01

    Hervorragende Oberflächenqualität
    Durch Bürsten wird der Oberfläche die perfekte Struktur ohne Verunreinigungen verliehen und eine montagefertige Lieferung gewährleistet.
  • Werkzeugkasten

    Wussten Sie schon?

    .02

    Kundenspezifischer Werkzeugprozess
    Der hauseigene Werkzeugbau ermöglicht es uns, kundenspezifische Produktabmessungen mit kürzester Vorlaufzeit zu liefern.
  • Kleine Chargen

    Wussten Sie schon?

    .03

    Flexible Chargengrößen
    Sie benötigen eine Mustercharge? Unser effizienter Produktionsprozess macht auch kleine Chargen möglich.
  • Blitz 813x450

    Wussten Sie schon?

    .04

    Blitze schlagen nie zweimal an der gleichen Stelle ein?
    Als Werkstoff eignet sich Kupfer besonders für die Erdung. Er ist langlebig, korrosionsbeständig im Erdreich und sorgt für eine schnelle Entladung beim Blitzeinschlag.
