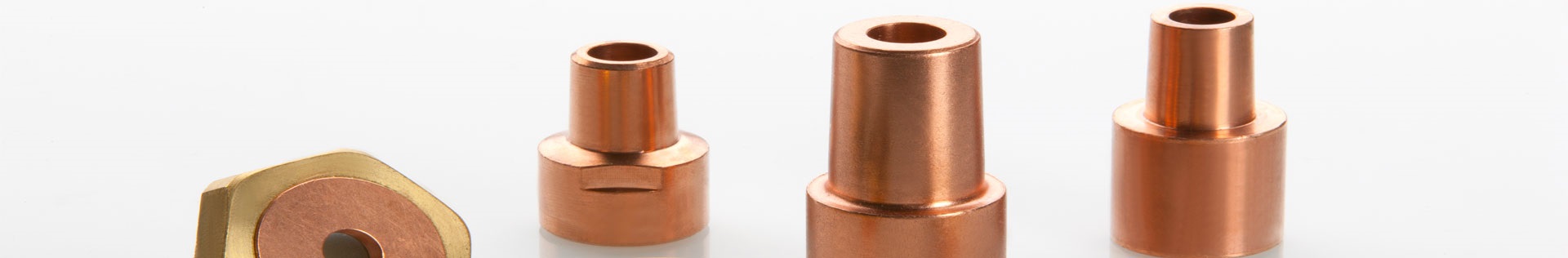

Buckelschweißelektroden 1920x316

Buckelschweißelektroden

Luvata ist global einer der größten Hersteller von Cu-Verbrauchsmaterialien für die verschiedensten Schweißaufgaben.

Share
Share to Facebook Share to Twitter Share to LinkedIn
Unsere Buckelschweißelektroden werden zum Schweißen von Muttern, Bolzen oder anderen Befestigungselementen an unterschiedlichen Metallbauteilen eingesetzt.
A-Trode expander header icon

A-Trode® ist die universelle Kappenelektrode für zuverlässiges Widerstandsschweißen von leicht bis mittel beschichteten und unbeschichteten Stahlsorten.

A-Troden® sind sauerstoffrei, so dass dem Kupfer Chrom und Zirkon immer optimal zulegiert werden kann.


Legierung:

  • Kupfer-Chrom-Zirkon-Legierung (CuCr1Zr)



Technische Daten - Qualität

LegierungC18150 CuCr1Zr, EN ISO 5182 A2/2, DIN 17666 Wn 2.1293, RWMA Klasse II
Chemische ZusammensetzungCr 0.7% to 1.2%, Zr 0.06% to 0.15%. Sonstige Bestandteile max. 0.2%, Rest-Cu
Physikalische Eigenschaften bei 200CMasse:  8.9g/cm3Spezifische Wärme:  376 J/kg.KWärmeleitfähigkeit:  320 W/m.KAusdehnungskoeffizient (20-300oC):  17.0 x 10-6 m/mKElektrische Leitfähigkeit:  min. 43 S/m(lösungsgeglüht und gehärtet)  min. 74% IACSErweichungstemperatur:  min. 500°C
Abmessungen und ToleranzenEntsprechend ISO 5821 und ggf. anderen Normen.Spezialelektroden laut Kundenzeichnung
VerpackungDie meisten Artikel in Kartons zu 500 Stück.
DokumentationAbnahmeprüfzertifikat EN 10204 3.1 B; auf Wunsch gegen Kostenerstattung lieferbar.
Anwendungsbereiche

Männliche und weibliche Elektroden
ElektrodenschäfteBuckelschweißelektroden
Schweißräder



Mechanische Eigenschaften

Art der LieferungZugfestigkeit [N/mm2] 0.2% Stauchgrenze [N/mm2] Dehnung AS [%] Härte
Elektroden
≥ 490≥ 430≥ 15≥ 172

Physikalische Eigenschaften

Härte in Umgebungstemperatur:Minimum 172 HRB
Leitfähigkeit:Minimum  74% IACS



Kova expander header icon

Kova® ist eine berylliumfreie Kupfer-Nickel-Silizium-Chrom-Legierung (CuNiSiCr).

Kova ist eine hochfeste, berylliumfreie Kupferlegierung mit mittlerer bis hoher elektrischer und thermischer Leitfähigkeit.

Kova ist der perfekte Alternative im Vergleich zu berylliumhaltige Legierungen.

Vorteile:

  • Leicht zu verarbeiten und zu verformen
  • Vielseitig einsetzbar dank ausgezeichneten Härteeigenschaften
  • Hohe Festigkeit bei guter thermischer und elektrischer Leitfähigkeit
  • Keine gesonderte Entsorgung nötig

Anwendungsbeispiele:

  • Adapter (verschiedenste Ausführungen)
  • Elektrodenschäfte (verschiedenste Ausführungen)
  • Buckelelektroden
  • Kundenspezifische Produkte auf Anfrage

Technische Daten:

Legierung
Kova® NK203 is a RWMA Klasse III Legierung
Chemische Zusammensetzung
Ni 1.8 - 3.0%; Si 0.4 - 0.8%; Cr 0.1 - 0.8%; Fe 0.15% max;. Cu-Balance
Physikalische, elektrische und thermische Eigenshaften

Dichte:  8.8 kg/dm3

Linearer Ausdehnungskoeffizient:  0.0000175 1/K

Spezifische Wärme:  380 J/(kg x K)
Schmelztemperatur: 1020 - 1040°C
Elektrische Leitfähigekit:  22 - 24 MS/m
Elektrische Leitfähigkeit (% IACS):  38 - 42%
Elektrischer Widerstand (Masse):  0.37 - 0.41 g/m3
Wärmeleitfähigkeit: (20°C):  220 W/Km

Dokumentation
Abnahmeprüfzertifikat  EN-CEN/TS 13388:2008

Irrtümer und Auslassungen vorbehalten. Die angegebenen Werte sind Branchenstandard.

Mechanichse Eigenschaften

Art der Lieferung

Zugfestigkeit

[N/mm2]

0.2% Stauchgrenze[N/mm2] Dehnung AS [%] Härte HV
Adapter650-800650-7509-15220-225

Kova by Luvata



Nitrode expander header icon

Die Nitrode® Legierung für kaltgeformte Elektroden besteht aus gesintertem CuAl2O3.

Nitrode® übertrifft herkömmliche CuCr1Zr und CuZr Elektroden mit einer höheren Warmfestigkeit, besseren und gleichbleibender elektrischen Leitfähigkeit, sowie einer höheren Elektrodenstandmenge vor dem Fräsen bzw. Wechseln.

Somit ergeben sich niedrigere Wartungs- und Personalkosten bei den Instandhaltungsarbeiten, sowie eine bessere Effizienz der Produktionslinien, mit einer höheren Stückzahlausbringung.


Vorteile

  • Geringere Klebeneigung auf verzinktem Stahl und hochfesten Stählen
  • Die Temperaturbeständigkeit von Al2O3 reduziert das Eindringen von flüssigem und gasförmigen Zink in das Kupfergefüge
  • Geringere Verformung, da höhere Warmfestigkeit
  • Reduzierung von Schweißspritzern
  • Sehr gute Fräsbarkeit, da keine Fließspäne entstehen können
  • Niedrigere Widerstandswerte gegenüber herkömmlichen CuCr1Zr und somit bessere Leitfähigkeit
  • Stabilerer Schweißprozess mit dem Ergebnis bessere Schweißpunktqualitäten



Spezifikation - Qualität

LegierungC15760 CuAl2O3 1.1, EN ISO 5182 C20/1, RWMA Klasse 20
Chemische ZusammensetzungAluminum 0.60% as Al2O3 1.1%  Cu balance
Physikalische Eigenschaften bei 200oCMasse:  8.81g/cm3
Spezifische Wärme:  376 J/kg.K
Wärmeleitfähigkeit:  322 W/m.K
Ausdehnungskoeffizient: (20-300°C):  16.6 x 10-6 m/mK
Elektrische Leitfähigkeit:  min. 45 S/m
Lösungsgeglüht und gehärtet:  min. 78% IACS
Erweichungstemperatur:  1083°C
Abmessungen und ToleranzenEntsprechend ISO 5821 und ggf. anderen Normen. Spezialelektroden laut Kundenzeichnung.
Verpackung Die meisten Artikel in Kartons zu 500 Stück
DokumentationAbnahmeprüfzertifikat EN 10204 3.1 B; auf Wunsch gegen Kostenerstattung lieferbar.
Anwendungsbereich Männliche und weibliche Schweißelektrode

Mechanische Eigenschaften - Qualität

Art der Lieferung
Zugfestigkeit [N/mm2]
0.2% Stauchgrenze [N/mm2]
Dehnung AS [%]
Härte HV
Elektroden
≥ 572≥ 544≥ 5 ≥ 164



Physikalische Eigenschaften

Härte bei Umgebungstemperatur:Mindestens 75 HRB
Leitfähigkeit:Mindestens 75% IACS



Rückverfolgbarkeit
Alle Werkstoffe von Luvata sind lückenlos rückverfolgbar. Die Nitrode® Elektroden können an ihren äußeren Einzelriffelungen erkannt werden.
