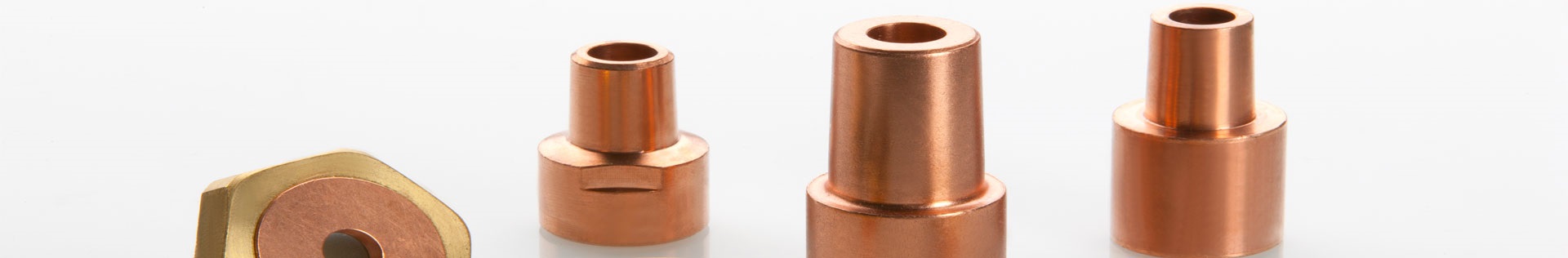

凸焊-1920x316

凸焊电极

诺而达是最受尊敬的电阻焊接电极制造商之一。

Share
Share to Facebook Share to Twitter Share to LinkedIn

我们的凸焊焊帽用于将螺母、螺栓或其他紧固组件焊接到其他金属零件上。

A-Trode expander header icon

A-Trode® 是适用于对薄到中等厚度镀层及无镀层钢进行电阻焊接的通用电极帽。

A-Trode 的无氧特性使我们能够使用铜与最佳含量的铬和锆制作合金。


合金:

  • 铬锆铜 (CuCrZr)

质量规范:

合金
C18150 CuCrZr、EN ISO 5182 A2/2、
DIN 17666 Wn 2.1293、RWMA Class II
化学成分
Cr 0.7% - 1.2%,Zr 0.06% - 0.15%,
其他最高 0.2%,剩余为 Cu
20℃ 时的材料物理性质
密度:8.9g/cm3
比热:376 J/kg.K
热导率:320 W/m.K
膨胀系数 (20-300℃):17.0 x 10-6 m/mK
导电率:最低 43 S/m
(固溶退火和淬火)最低 74% IACS
软化温度:最低 500°C
尺寸和公差
符合 ISO 5821 或其他标准(若有要求)。
特殊电极按客户图纸执行。
包装大部分采用纸箱包装,每箱 500 件。
文件
可按需要提供 EN 10204 3.1 B 级验收测试证书(付费)。
应用领域
凸头和凹头电阻焊接电极
底模 - 串联和间接
缝焊焊轮
凸焊电极



机械性能 - 质量:

供货形式抗拉强度[N/mm2] 0.2% 偏置屈服强度 [N/mm2] 伸长率 AS [%] 硬度
电极
≥ 490≥ 430≥ 15≥ 172



物理性能:

室温下的硬度:最低 80 HRB
导电率:最低  80% IACS





Kova expander header icon

Kova® - 由铜、镍、硅和铬 (CuNiSiCr) 制成的无铍合金。

Kova 是一种高强度的无铍沉淀硬化合金,具有中等导电率和热导率。

Kova 是有害铍铜合金的完美替代品。

优势:

  • 易于加工和成型
  • 硬度高,应用范围更广
  • 强度高,具有中等导电率和热导率
  • 易于处理

应用:

  • 电极接杆
  • 电极杆
  • 凸焊电极
  • 焊轮

规格:

合金Kova® NK203 是一种 RWMA Class III 合金
化学成分Ni 1.8 - 3.0%;Si 0.4 - 0.8%;Cr 0.1 - 0.8%;Fe 最高 0.15%;剩余为 Cu
物理、电气和热血性质密度:8.8 kg/dm3
线性膨胀系数:0.0000175 1/K

比热:380 J/(kg x K)
熔化温度:1020 - 1040°C
电导率:22 - 24 MS/m
导电率 (% IACS):38 - 42%
电阻率(质量):0.37 - 0.41 g/m3
热导率 (20°C):220 W/Km

文件EN-CEN/TS 13388:2008 验收测试证书

我们所给出的值为行业标准仅供参考,错误和疏漏除外。


机械性能:

供货形式抗拉强度[N/mm2] 0.2% 偏置屈服强度 [N/mm2] 伸长率 AS [%] 硬度HV
转接器650-800650-7509-15220-225


Kova by Luvata



Nitrode expander header icon

Nitrode® 电极帽是一种由铜与氧化铝弥散强化构成的冷成型合金。

Nitrode 在各种钢材上均体现了优异的焊接性能。它能够防止在接触表面上出现蘑菇状变形,因此允许在电极帽修磨、增加步进电流或更换电极帽之前进行更多次焊接。

Nitrode 在电阻焊接应用中的经济性和高质量性能要优于其他电极帽。

凭借其抗退火性,Nitrode 在性能上始终比铬铜电极帽和铬锆铜电极帽更胜一筹。

优点:

  • 更长的焊接寿命
  • 不粘连
  • 降低了能耗
  • 适用于各种钢材
  • 降低了生产成本

规格 - 质量:

合金C15760 CuAl2O3 1.1、EN ISO 5182 C20/1、RWMA Class 20
化学成分铝 0.60%(Al2O3 1.1%) ,剩余为 Cu
20℃ 时的材料物理性质密度:8.81g/cm3
比热:376 J/kg.K
热导率:322 W/m.K
膨胀系数 (20-300°C):16.6 x 10-6 m/mK
导电率:最低 45 S/m
固溶退火和淬火:最低 78% IACS
软化温度:最低 1083°C
尺寸和公差符合 ISO 5821 或其他标准(若有要求)。特殊电极按客户图纸执行
包装大部分采用纸箱包装,每箱 500 件
文件可按需要提供 EN 10204 3.1 B 级验收测试证书(付费)。
应用领域电阻焊接电极帽和电极头
螺母电极及相关产品
凸焊电极




机械性能 - 质量:

供货形式抗拉强度  [N/mm2] 0.2% 偏置屈服强度 [N/mm2] 伸长率 AS [%] 硬度
电极
≥ 572≥ 544≥ 5 ≥ 164





物理性质:

常温下的硬度:最低 75 HRB
导电率:最低 75% IACS





可追溯性:

诺而达的所有材料都具有可追溯性。Nitrode® 电极可以通过外侧滚纹标记来识别。
