空心导体形状

空心导体

满足众多应用的定制电气导体

Share
Share to Facebook Share to Twitter Share to LinkedIn

在需要高磁场的情况下,磁性绕组采用内部冷却的空心段制成。尽管大多数客户仍在寻求具有圆形或矩形冷却通道的方形空心导体,但他们对具有不同外部尺寸和孔径的需求也在不断增长。

近 60 年来,诺而达一直在为最苛刻的应用制造铜空心导体。空心导体有时也称为:

  • 水冷导体
  • 空心线
  • 空心管
  • 空心磁线
  • 方形铜管
  • 型材管
  • 矩形铜管
  • 管状总线导体
  • 感应线圈管
  • 感应加热管

市场上品种最丰富的工具

我们在制造空心导体方面的悠久历史为我们提供了数千种工具,这使我们能够在非常短的前置时间内制造出大多数尺寸的导体,而无需支付工具成本。导体尺寸最小为 3 x 2 mm (< 0.07 kg/m),最大则在宽度上超过 100 mm (>30 kg/m)。我们还可以提供少量导体用于测试和原型制造。

Hollow conductor shapes

应用 expander header icon
  • 电动汽车 (EV)/定子直冷
  • MRI 设备/梯度线圈
  • 用于高能物理应用的磁体
  • 粒子加速器
  • 发电机
  • 感应炉/感应加热和熔炼
  • 等离子体的研究设备
  • 电动振动试验系统
  • 微电路行业的离子注入设备
  • 高梯度分离器
  • 波导
  • 液冷变压器

电动汽车(定子直冷)

我们的空心导体为电动机的冷却提供了新的可能性。定子绕组上的内部冷却孔可将热量有效地从铁心(确切地说是从产生热量的源头)中传出。空气冷却可显著提高性能,而液体冷却还可进一步提高性能。因此,通过使用诺而达的空心导体实现直接冷却,可提高功率和扭矩。

技术数据 expander header icon

所有杂质都会降低铜的导电性,这就是为什么诺而达使用 OF-OK® 高纯度无氧铜制造空心导体。由于纯度高,诺而达 OF-OK 具有 100-102% IACS 的典型电导率和 390 W/Km 的热导率。

最高仅 5 ppm (0.0005%) 的含氧量使材料具有抗氢脆性,确保能使用所有钎焊和焊接方法安全接合。

我们空心导体产品中使用的 OF-OK 是选用高纯度原材料在自己的铸造厂电炉中铸造而成的。这意味着我们可以控制从铸造到签发检验证书的整个制造过程,并确保不同批次产品的一致性。

必要时,还可以将 OF-OK 与银 (Ag) 合金化,以提高合金的软化温度和抗蠕变性,而不会明显降低其他性能。



合金ENASTM电导率热导率
MS/mIACS% W/Km
OFE-OKCW009AC1010058,6101,5391
OF-OKCW008AC1020058,3100390
 CuAg0.04(OF)CW017A C10400 57,7  99,5 388
CuAg0.10(OF)CW019AC1070057,799,5388



Mileon - 全世界最长的空心导体 expander header icon

水冷磁铁的每一处接缝都可能产生泄漏。因此,单卷空心导体的长度越大,产生泄漏的 风险就越低。为了完全消除磁体接缝,我们开发出了非常长的 Mileon® 线圈。现在, 这些线圈的长度不再以米计算,单个线圈的长度可达数百米甚至数千米。单卷无缝空心导体的重量可能高达 2500 kg。

Mileon 空心导体(卷)仅使用无氧铜制造,而且采用了与其他空心导体产品相同的严格质量标准。

使用大卷 Mileon 空心导体能降低磁体制造过程中的报废率并节省昂贵的铜材。与被切割成既定长度的较短空心导体卷相比,更长的空心导体卷在生产中也提供了更大的灵活性。

Mileon 空心导体卷通常使用大尺寸木卷轴交付,这些卷轴需要的包装材料更少并且可回收。此外还提供其他环保包装选项,以满足客户的独特需求。

Mileon 空心导体卷的优点
  • 无接缝
  • 最优质的铜材
  • 减少铜材浪费
  • 精确交付量

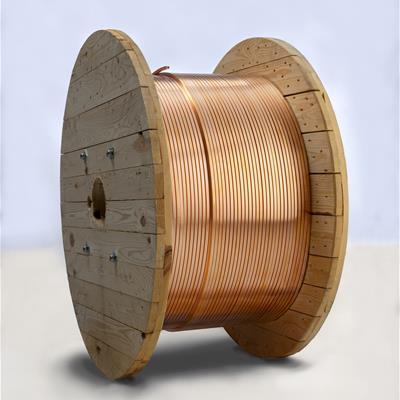

Mileon

交付形式 expander header icon
Mileon® 无缝长导体最高达 2500 kg(具体取决于尺寸),卷绕在木卷筒上交付
松散卷、扁平卷或 LWC 卷最高 50-400 kg,具体取决于尺寸
小尺寸卷轴胶合板或塑料卷轴
直长形最长 16 米




MILEON® 木卷筒



  HC_ESA0443        download

Mileon®
卷轴编号
123456789
D (mm)80090090010009001000120012001600
D1 (mm)4004004005007007006009001200
L (mm)480480630730640730730730940
l (mm)400400550600550600600600740
d (mm)132132132132132132132132132



松散卷

Loose coil



扁平卷

Pancake coil



LWC 卷
  LWC coil



小尺寸卷轴

   Spool for small size

常见问题 expander header icon
问:你们的空心铜导体是在哪里生产?

答:诺而达的空心导体在芬兰波里生产。

问:你们能送货上门吗?

答:在全球很多地方,我们都可以为客户送货上门。在某些国家/地区,可交付到距客户最近的港口或机场。

问:空心铜导体的前置时间是多长?

答:具体的前置时间取决于产品。典型的前置时间是从下订单之后 4-6 周。

问:是否可以在空心导体上加绝缘层?

答:可以。详细信息,请联系我们的销售人员。

问:MOQ(最低订购量)是多少?

答:有些产品 100kg 起订。

问:你们是否能生产工具列表上列出的尺寸或形状之外的产品?

答:我们也可以生产其他尺寸和形状的产品。更多详情,请联系销售人员。

问:空心导体的最小弯曲半径是多少?

答:我们的客户一般使用导体宽度的 3 倍作为最小半径。某些客户偶尔也使用更小的半径。

问:你们是否提供将空心导体连接至冷却系统的配件?

答:我们的客户一般使用自己的解决方案,因此我们不提供此类配件。

问:可以在哪里找到诺而达波里分公司的质量证书?

答:可以在  地点(分公司)和 文件库(文件库)中找到质量证书。

  • 闪电_

    您知道吗?

    .01

    电流大 10 倍
    您知道吗,由于内部冷却,空心导体的电流能够比实心导体多 10 倍?
  • Mileon 长颈鹿_

    您知道吗?

    .02

    最广泛的空心导体尺寸范围
    我们的空心导体制造能力涵盖从重量为 70 g/m 的小导体到最高达 30 kg/m 以上的导体。
  • 空心导体-定子直冷

    您知道吗?

    .03

    电动汽车冷却性能增强
    诺而达的空心导体可用于电动汽车的定子直接冷却。 了解详情
  • iStock_000015090921大图_日本儿童

    您知道吗?

    .04

    每一点进步都有助于找到治疗方法
    铜被用于医疗用途已有数千年时间。即使在二十一世纪初的今天,其抗菌性和极高导电率的固有特性为医疗保健和高能物理领域的复兴提供了支持。
